一,、厭氧膠固化機(jī)理

1.隔絕氧氣,；2.與金屬離子反應(yīng)；兩者缺一不可,。

因此,，間隙大的（不能隔絕氧氣）、惰性金屬（金銀鉻鎳等不含活潑金屬離子）必須使用厭氧膠促進(jìn)劑,，才能固化,。

二、厭氧膠不固化的原因分析

1. 環(huán)境溫度過低：厭氧膠的固化速度受到環(huán)境溫度的影響,，如果溫度過低,，會影響其固化速度。

2. 表面清洗不徹底：如果待粘合的表面存在油污,、水分,、銹蝕或氧化層（發(fā)蘭處理），這些物質(zhì)可能會阻礙金屬離子與厭氧膠的接觸,，從而影響其固化,。

3. 間隙過大、惰性金屬：不能完全隔離氧氣,、沒有金屬離子參與反應(yīng),，厭氧膠不會固化。

4. 使用了過期的厭氧膠：過期的厭氧膠可能導(dǎo)致膠固化不完全,。

三,、解決辦法

1. 控制環(huán)境溫度：確保環(huán)境溫度在厭氧膠的適宜固化范圍內(nèi)。

2. 清潔待粘合的表面：使用清潔劑和磨砂布對接合表面進(jìn)行清洗和磨砂,，以消除油脂和污漬,，并確保表面干燥。

3. 間隙過大,、惰性金屬：在涂膠表面噴涂厭氧膠促進(jìn)劑,。

4. 檢查厭氧膠的有效期：確保使用的厭氧膠在有效期內(nèi)。

四,、客戶現(xiàn)場解決辦法

客戶反饋,，購買甲固^®厭氧膠，涂膠一周后沒有固化,，要求技術(shù)人員上門服務(wù),。我司技術(shù)人員現(xiàn)場查看并做實(shí)驗(yàn)如下：

1.用甲固^®厭氧膠鎖固M10普碳鋼螺栓螺母,20分鐘定位固化,，膠沒有問題。

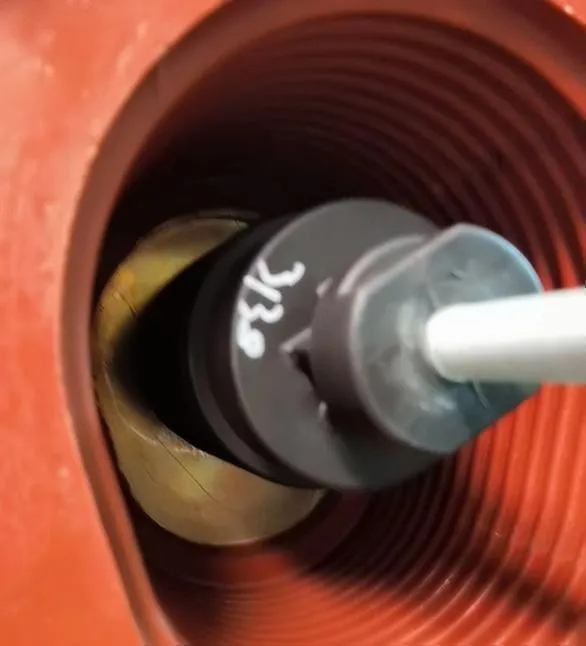

2.查看不固化螺栓螺母的材質(zhì),，螺栓為發(fā)蘭處理件，螺母為鍍銀件,，全部為惰性金屬工件,，如下圖。不固化的原因即為不含活潑的金屬離子,。

3.在發(fā)蘭螺栓及鍍銀螺母上噴涂HY764厭氧膠促進(jìn)劑,，然后涂甲固^®厭氧膠，裝配,。定位時(shí)間為15分鐘,，1天后固化良好。如下圖：

4.建議客戶在涂厭氧膠前,，增加一道噴涂HY764厭氧膠促進(jìn)劑的工序,。
